FUT880数字式超声波探伤仪
  • FUT880数字式超声波探伤仪

FUT880数字式超声波探伤仪

同类产品

  • 产品详情

FUT880数字式超声波探伤仪概述

飞泰这款FUT880数字式超声波探伤仪是公司主打产品,仪器设计独特、制造精良、操作便捷、功能强劲,集多种优势于一身,它携带方便能够快速无损伤、准确地进行金属工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。探伤仪采用全数字彩色液晶显示屏,能根据环境选择不同颜色显示界面,液晶亮度可调节,界面设计人性化、波形显示细腻;可全屏清晰发现缺陷;单手可把持操作,曲线制作、探头校准等常规操作均可自动完成;探伤仪低功耗设计配备大容量高性能锂离子电池模块可连续工作10小时以上;全中文主从式菜单,注重用户体验,集快捷按键、数码飞梭旋轮、十字菜单三种操作方式于一体,不同使用习惯均可操作自如;适用于是石油、化工、冶金、造船、航空、铁路等领域金属工件缺陷检测、质量控制、在役安全监测与寿命评估的专业仪器。


FUT880数字式超声波探伤仪

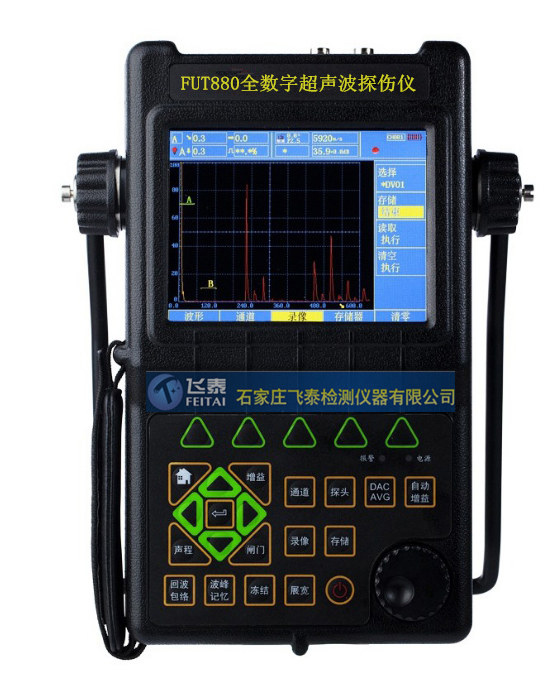

FUT880数字式超声波探伤仪样式展示


探伤仪使用场合

本款超声波探伤仪可在:实验室、工程现场检测、各地特检院、学校科研单位、建设工程质量检测站、锅炉压力容器制造、电力行业、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域,也广泛应用于铁路交通、航空航天、军工等领域的在役安全检查与寿命评估,携带方便、探伤准确。


超声波探伤仪工作原理及仪器构成

FUT880超声波探伤仪是利用超声波能在金属工件中传播、反射和衰减等物理特性来发现工件缺陷的一种探伤方法,具有灵敏度高、探测速度快、操作方便、探测厚度大、对人体和环境无害等优点,特别对裂纹,未溶合等危险性缺陷探伤灵敏度高优点,能够快速便携,无损伤,准确地进行工件内部多种缺陷的检测,定位,评估诊断。

FUT880数字式超声波探伤仪结构

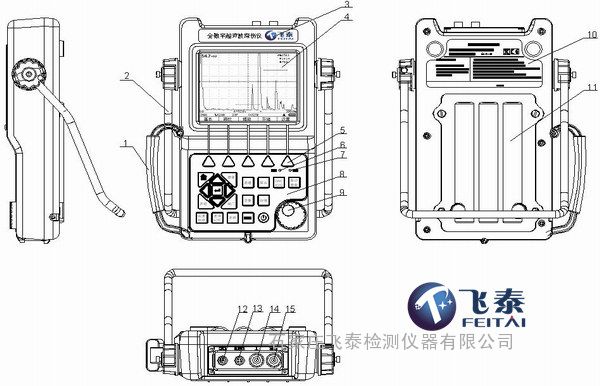

FUT880数字式超声波探伤仪结构展示


1:手带—可以单手把持

2:支架---用于支撑仪器,方便探伤工使用。

3: LOGO标牌—飞泰/FEITAI

4:液晶屏—全数字真彩色液晶显示器(TFT),可根据环境选择背景色和波形颜色,液晶亮度可自由设定

5:功能组选择键—按键位置合理,可单手覆盖

6:报警指示灯—现场探伤报警功能,

7:电源指示灯

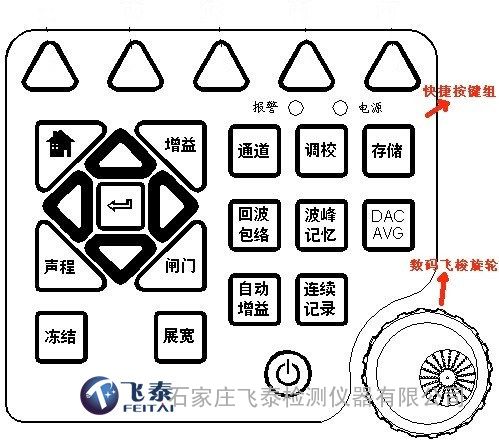

8:键盘—键盘设计有快捷按键和数码飞梭旋轮两种操作方式,探伤人员对探伤仪发出的所有控制指令,   均通过键盘操作或旋轮操作完成。键盘操作或旋轮操作过程中,探伤仪根据不同的状态自动识别各键的不同含义,执行操作人员的指令

9:数码旋轮—双导航功能,确定,调节,选择为一体,淘汰市面上单一繁琐操作按键


FUT880数字式超声波探伤仪操作界面

FUT880数字式超声波探伤仪操作界面


10:飞泰/FEITAI铭牌

11:电池后盖

12:USB插孔

13:电源插孔

14:电池开关

15:USB通讯插座—可连接电脑,打印机

16:探头插座(发射)

17:探头插座(接收)


FUT880超声波探伤仪技术参数

1.检测范围:0~20000mm

2.工作频率:0.2~20MHz(可根据探头频率全自动匹配,无需手动设置)

3.声速范围:300~15000m/s

4.动态范围:≥36dB

5.垂直线性误差:≤2.5%

6.水平线性误差:≤0.1%

7.分 辨 力:>40dB(5P14)

8.灵敏度余量:>65dB(深200mmФ2平底孔)

9.数字抑制:0~80%,不影响线性与增益

10.电噪声电平:≤8%

11.探头类型:直探头、斜探头、双晶探头、穿透探头

12.闸门:进波门、失波门;单闸门、双闸门读数;峰值触发、边沿触发。

13.报警:蜂鸣报警,LED灯报警

14.电源:直流(DC)9V

15.待机时间:>10小时

16.外型尺寸:285mm×225mm×72mm

17.环境温度:-10~50℃

18.相对湿度:20~95%RH

注:以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。



检测范围

零界面入射~20000mm(钢中、纵波),可连续调节


发射脉冲

脉冲幅度:200V、300V、400V、500V、600V分级选择,适应探头范围广

脉冲宽度:在(0.1~0.512)μs范围内连续调节,以匹配不同频率的探头

探头阻尼:68Ω、100Ω、150Ω、500Ω可调,满足灵敏度及分辨率的不同工作要求

工作方式:直探头、斜探头、双晶探头、穿透探伤


放大接收

硬件实时采样:高分辨率10位AD转换器,采样速率160MHz,波形高度保真

检波方式:正半波、负半波、全波、射频检波

滤波频带:根据探头频率全自动匹配,无需手动设置。

闸门读数:单闸门、双闸门读数方式可选择;触发方式可选择峰值触发或边沿触发。

增益:总增益量110dB,可选择0.1dB、1dB、2dB、6dB步进值,独特的全自动增益调节及扫查增益功能,使探伤既快捷又准确。


闸门报警

闸门起始、闸门宽度、闸门高度任意可调;B闸门可选择设置进波报警或失波报警;闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭。


数据存储

仪器内置海量存储器,将数据和文件不会因仪器断电丢失,存储内容包括通道参数、波形图片和录像文件。支持1000组探伤参数通道,可预先调校好各类探头和仪器的组合参数,自由设置各行业探伤标准;可存储10000幅探伤回波信号及参数,实现存储、读出及通过USB接口传输


录像功能

仪器支持将探伤的过程记录下来存成录像文件,保存到内置存储卡中。录像文件可以通过仪器回放,也可以上载到电脑通过专用软件进行回放。支持100个录像文件,录像总时长约15小时,将探伤的过程录像并回放,为学习探伤提供了很大方便,也便于保存探伤过程日后分析。


FUT880数字式超声波探伤仪配置

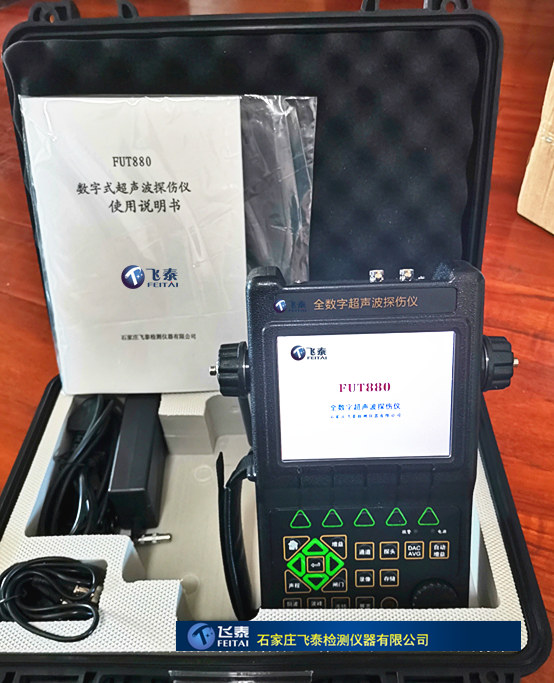

FUT880数字式超声波探伤仪标准配置


FUT880超声波探伤仪功能特点优势

探伤标准:内置各行业常用探伤标准,直接调用,方便、快捷

焊缝图示:可设置焊缝形态参数,探伤中直观显示焊缝图和缺陷在焊缝中的位置

自动校准:探头零点和探头角度(K值)自动校准功能;声速自动测量功能

波峰记忆:实时检索缺陷高波,记录缺陷大值

Φ值计算:直探头锻件探伤找准缺陷高波后自动计算、显示缺陷当量尺寸

缺陷定位:实时显示缺陷水平、深度(垂直)、声程位置

缺陷定量:缺陷当量dB值实时显示

缺陷定性:通过回波包络波形,方便人工经验判断

曲面修正:用于曲面工件探伤,可实时显示缺陷周向位置(可选功能)

DAC/AVG:曲线自动生成,取样点不受限制,并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。

AWS D1.1: 美国焊接学会标准,为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”。可避免手工计算,提高检测效率。(可选功能)

裂纹测高:利用端点衍射波自动测量、计算裂纹高度。(可选功能)

门内展宽:放大回波细节,便于回波分析

连续记录:实时记录波形,存储、回放

波形冻结:冻结屏幕上显示的波形,便于缺陷分析

回波编码:以不同颜色显示1~6次回波显示区,便于判断缺陷位置

B 型扫描:实时扫查、横截面显示,可显示工件缺陷形状,使探测结果更直观。


探伤仪特点

◆ 全中文操作键膜,防水防油防尘设计,简捷易懂。

◆ 全中文显示,主从式菜单,并设计有快捷按键和数码飞梭旋轮,操作便捷,技术先进(快捷按键和数码飞梭旋轮两种操作结合是其他厂家没有的,非常适合工程师现场便捷操作,淘汰市面上单一繁琐操作按键

◆ 兼容多种探头:直探头系列、斜探头系列、双晶探头系列、穿透探伤系列,4种系列不同规格的探头,快捷又准确

◆ 全数字真彩色液晶显示器(TFT),可根据环境选择背景色和波形颜色,液晶亮度可自由设定。

◆ 高性能安保电池模块便于拆装,可以脱机独立充电,大容量高性能锂离子电池模块使仪器连续工作时间延长到10小时以上(可以边充电边使用,满足超负荷检测工作);

◆ 仪器轻小便携,单手即可以把持,独特的悬挂设计,便于高空探伤作业,经久耐用,引导行业潮流。
